一、大疆作为无人机领域的头部厂家,其自身的无人机产品种类繁多,其推出的图传技术也是多种多样。

二、目前,大疆推出的无线无图传主要有:wifi图传,Lightbridge图传,Lightbridge2图传,OcuSync 2.0图传,OcuSync 3.0图传,OcuSync 4.0图传,DJI Transmission图传等。不同的图传技术,传输距离,带宽,延迟会略有不同。

几种无人机图传技术对比值得注意的是,OcuSync 4.0图传延迟可以达到20ms,而OcuSync 2.0则是120ms。其实,如果我们只在无人机手柄上看无人机拍摄的画面,即便是120ms也还是可以的,大多数时候我们甚至无法感觉到。但是当我们需要将视频通过网络进行推流直播分享时,还需要增加网络延迟,协议延迟等,这样延迟就会加大;并且在很多时候,我们使用的推流设备技术并不过关,因此有时候延迟甚至可以达到几秒。如果采用思载科技的无人机背包网关,可以支持SIP等实时通信协议,网络推流的延迟也可以控制在毫秒级别,即便加上空中的无线图传延迟,很多时候也几乎是无感的。

三、大疆不同系列的无人机采用不同的图传技术,在选购时可以根据情况进行配置:如果延迟要求较高,建议配置OcuSync 3.0图传,OcuSync 4.0图传的无人机。OcuSync图传具有和LightBridge同样的视频传输能力,但是在可靠性和稳定性上更强;大疆将其运用到了MavicPro身上。可以说,OcuSync是LightBridge的一个分支,一个技术改版的LightBridge(据说是流片)。

四、据说,大疆最早采用了WiFi技术来设计图传,既借用了WiFi的技术成熟性与低成本供应链,也可以快速推出无人机的配套产品。大疆低端无人机产品,如phantom 3s,phantom3 Se,phantom3 4k,spark,mavic Air这几款是采用WiFi图传。wifi图传借助于Wi-Fi协议,通讯距离可达到2km以上,最高可支持720P视频传输,另外还可以切换5.8G频段。 鉴于Wi-Fi协议本身的特点,每次在传输数据前都需要经过"握手协议",保证双方完整接收到信息,大大增加了传输时间。所以,wifi与生俱来的缺陷使得无人机在通讯距离和延时问题上成为硬伤,但是wifi图传方案的廉价性,成为当时的不二选择。

五、LightBridge专业图传,据悉硬件方案都采用FPGA+9361,或者是LC1860的方案。同样是使用2.4G和5.8G频段,LightBridge就显得更上档次一些,相比WiFi图传,LightBridge利用单向广播传输技术,每次建立连接前无需相互“握手”,通讯距离最远可达到7km,最高可支持1080P视频传输。大疆将它运用到一些高端消费机身上,比如大疆悟2和精灵4,经纬600。 正是因为使用了新的技术,才让低延时(100~200ms)和高续航成为可能。另外对于2.4GHz和5.8GHz频段,这两者之间最大的区别就在于穿透能力和传输距离。2.4GHz的穿透能力比5.8GHz好,5.8GHz传输能力比2.4GHz强,所以一般在障碍物多的地方推荐用5.8G,而在一些偏僻广阔的地方推荐用2.4G。Lightbridge高清远距离数字图传技术,让大疆与其他无人机厂商明显区分开来,并且拉开了差距。

Lightbridge图传天空端拆机


Lightbridge图传机载端单板设计
分析:图中标识1的应该为Altera的FPGA,2应该一颗电平转换芯片,3是ADI的AD9363(这颗芯片太贵,打磨不太深,能看出来),4是两颗Avago的PA,型号为:MGA-22003,5是三个射频开关,可能Hittite的HMC536,6是一个接收前端的芯片,不排除是一颗下变频的芯片。

归纳下产品的优点:1)工业设计好,注重用户体验;2)注重细节,包括屏蔽处理,电路刷三防胶;3)保密细节做得好,丝印打磨彻底;4)用料讲究,电感都是线艺的,接插件都是日系进口的,主要芯片都是大品牌的,风扇是台湾建准(sunon)的;5)BGA芯片周围有特殊封胶处理,考虑了飞机振动的应用场景。


Lightbridge图传地面端拆机
分析:1应该是AD9363,2可能是一颗频率转换芯片,3应该是FPGA,4是应该一颗NXP的Cotex系列MCU,5是TI的达芬奇系列TMS320DM369,6是HDMI接口芯片,8可能是一颗DDR,9可能是一颗电平转换芯片,10是蜂鸣器(这个封装的蜂鸣器见得不多),11是IDT的电平转换芯片8302,12是TI的充电方案BQ24170。

从电路板的正反两面分析,主要包含了几个功能部分:电源管理:包括电池充电管理和二次电源转换,以TI的为主。RF部分:基于ADI方案AD9363,可以看到,地面端分时收发中,接收时同时用到了两根天线,天空端和地面端的电路结构差别比较大,不排除TDD的同时,做了FDD。无线基带处理部分:主要在FPGA完成。图像处理部分:TI的方案TMS320DM369。

六、大疆图传DJI Transmission采用OcuSync3 Pro图传技术,可达6公里地面端超远传输距离,同时具备1080p / 60fps的画面传输规格,支持16-bit 48kHz实时音频监听,即使在远距离拍摄场景下也能获得卓越的监看与监听体验。猜测应该是OcuSync系列的一个改进。

七、大疆悟2无人机图传板拆解

电路板正面
注:这个板子主要的损坏点就是旁边这个FPC连接器的座子;很多焊盘掉了,看来当初炸鸡很惨烈。

一颗来自ST的STM32F103CBU6单片机。其附近的这个QFN-28封装的芯片是创维的GL850H,这是一颗USB HUB芯片。右边这颗QFN-16封装的芯片是ADI的ADP1755ACPZ-R7,是一颗可调LDO。



板子上还有一颗STM32F303CBT6,右边这个PMIC是联芯的LC1160,这个PMIC包含9个BUCK转换器和26个LDO。

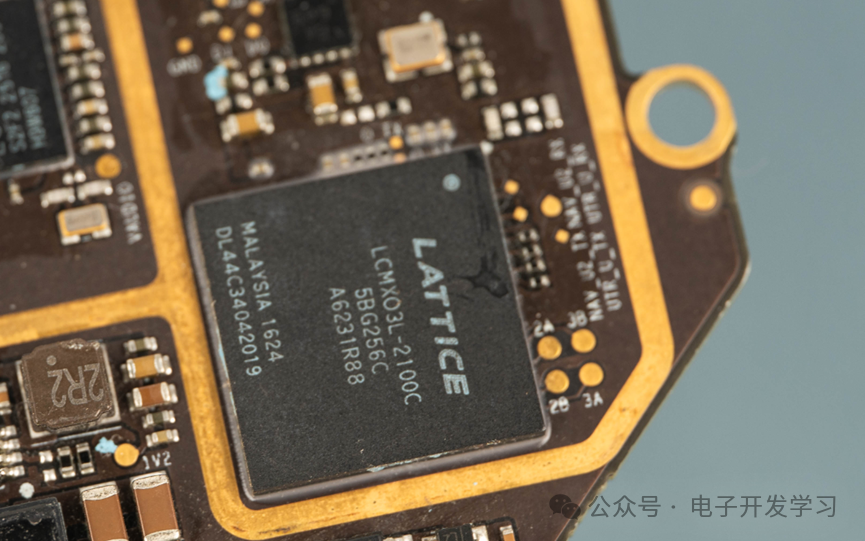

来自LATTICE的FPGA,型号是LCMXO3L-2100C。


电路板背面



Logo是DJI的芯片,型号B101。

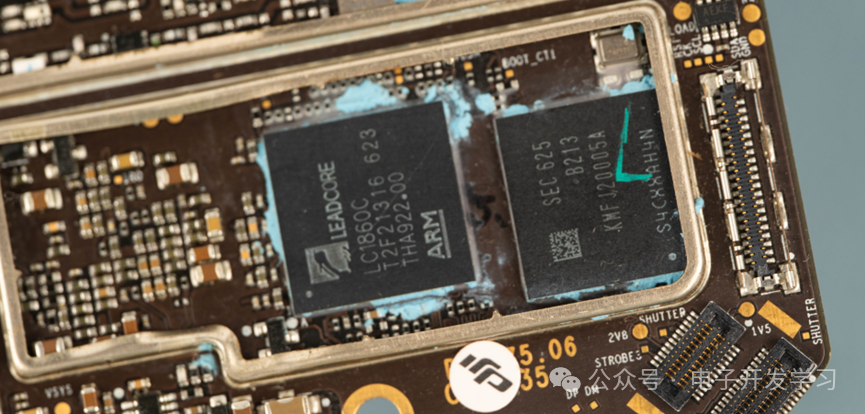

联芯的LC1860C,一款6核5模LTE基带芯片;内部集成了6个ARM A7,主频高达1.5G。同时集成了3个DSP处理核,用作内部单元配置,通信协议处理及音频数据处理。

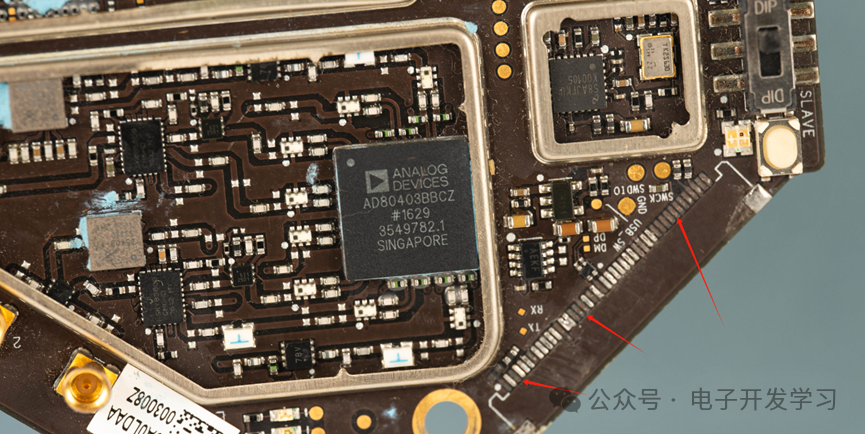

ADI的AD80403BBCZ,这是一颗2x2双通道RF捷变收发器,集成12bit DAC和ADC的2x2收发器。频段是2.4~2.5GHz和4.9~6GHz。前端是两颗Skyworks(思佳讯)的SKY85809。


四个射频连接器。


其他连接器。

两个白色的连接器也有一定程度的损坏。
