无人机图传系统初探:如何让无人机“看得见”

放心去飞啦啦啦

近年来，无人机凭借其广泛的应用场景，从航拍摄影到农业测绘，再到救援搜索，越来越多地走进了我们的生活。而在无人机的众多技术中，图像传输系统是其重要组成部分之一，它的稳定性和质量直接影响着无人机的使用体验和效能。




什么是无人机图传系统？

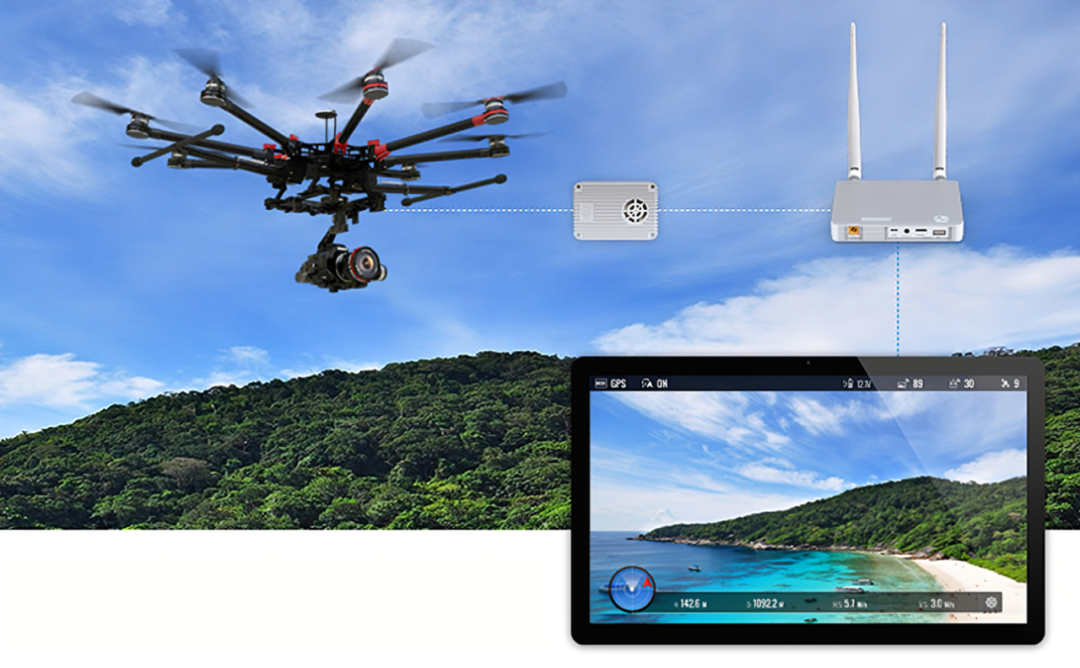

无人机图传系统（图像传输系统）是指无人机将摄像头捕捉到的视频和图像信号实时传送到地面控制设备的系统。简而言之，它就是让我们能够“看见”无人机视角的桥梁。图传系统的重要性不言而喻：它不仅影响到画面的清晰度和延迟率，还决定了飞手的飞行体验，特别是在需要精准操作或快速反应的场景中。









举个例子，假设你正在操控无人机进行一次航拍摄影，如果图传系统延迟过高或者画面模糊不清，那么就会导致你错过最佳拍摄角度，甚至可能引发操作失误。而通过可靠的图传系统，无人机可以为你提供流畅、清晰的实时画面，这对成功完成任务至关重要。
因此，图传系统不仅是无人机飞行的眼睛，更是飞手的“第二双眼睛”。








无人机图传模块的功能作用

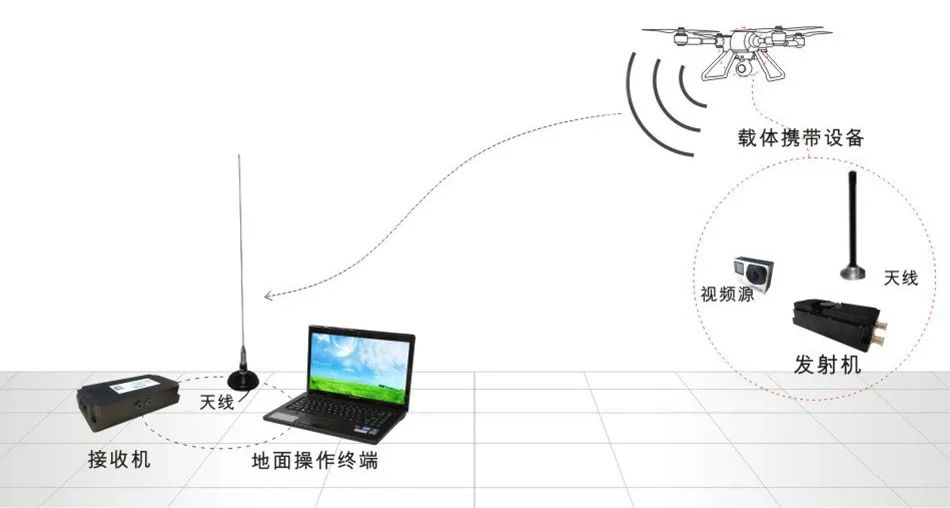

无人机图传模块的主要功能是实现从摄像头到地面显示设备的图像传输，它的作用具体表现在以下几个方面：

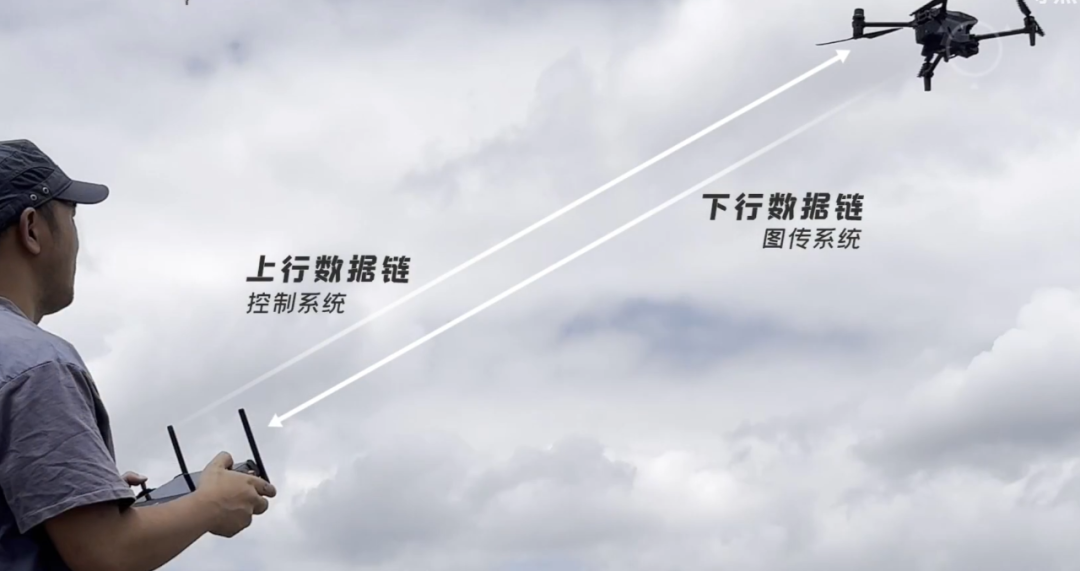

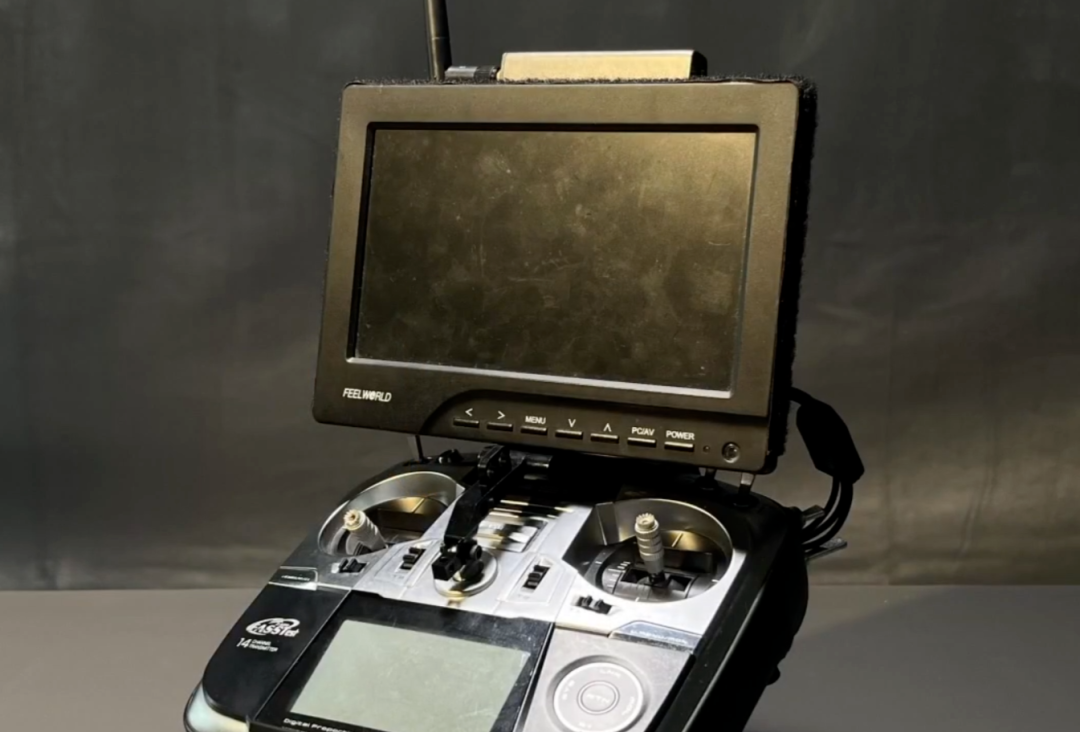

1. 实时视频传输       图传模块最基本的功能就是将无人机拍摄到的画面实时传输给地面操控者。这种实时传输不仅能够让飞手直接看到无人机的视角，随时监控飞行环境，还能帮助他们根据当前场景做出飞行决策。例如在航拍时，飞手可以根据实时画面调整无人机的飞行轨迹和相机角度，以确保获得最佳的拍摄效果。









2. 画面质量保障       图传模块通过视频编码技术，如H.264或H.265，将摄像头捕捉到的原始画面进行压缩处理，以在有限的带宽下传输尽可能高质量的视频。压缩编码后的信号会通过无线传输发送到地面设备。高效的视频编码不仅可以降低延迟，还可以减少数据传输过程中可能出现的卡顿现象，保障地面接收端获得清晰、流畅、稳定的画面。










3. 低延迟传输

       低延迟是无人机图传模块的重要性能指标之一。低延迟的传输意味着飞手可以更及时地看到无人机捕捉到的画面，并据此做出迅速的操控反应。尤其是在一些高速飞行、复杂环境或应急任务中，高延迟的画面会导致飞手反应滞后，可能导致操作失误，甚至造成安全隐患。

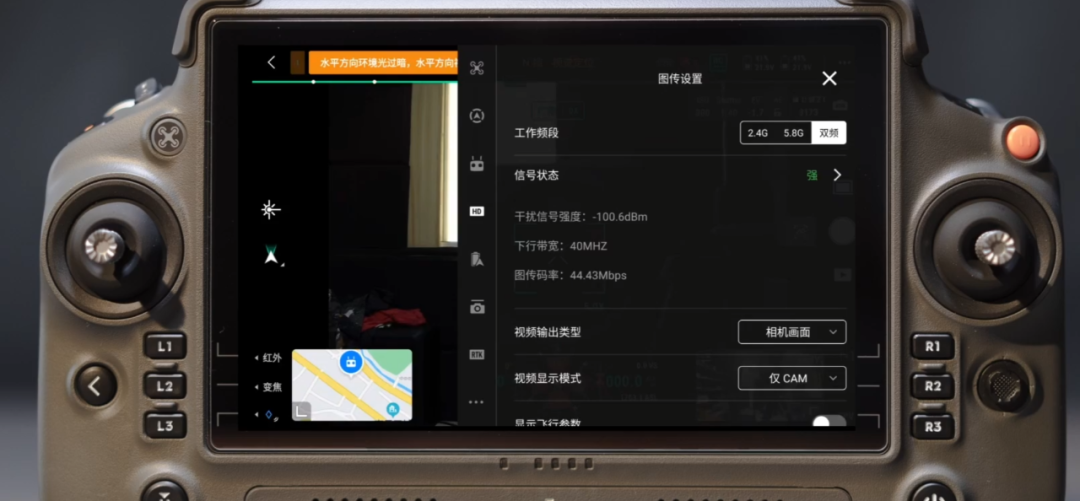

4. 抗干扰能力

       在实际应用中，无人机常常会在各种复杂环境中飞行，特别是在城市中，无线信号的干扰源非常多，如WiFi信号、蓝牙设备、其他无线通信等。因此，图传模块需要具备较强的抗干扰能力，以确保视频信号的稳定传输。抗干扰能力的实现依赖于多方面的技术手段，包括频段选择、发射功率调节以及多天线信号接收等。强大的抗干扰能力可以有效减少图传信号在传输过程中受到外界干扰的影响，保障画面的稳定性和连续性。

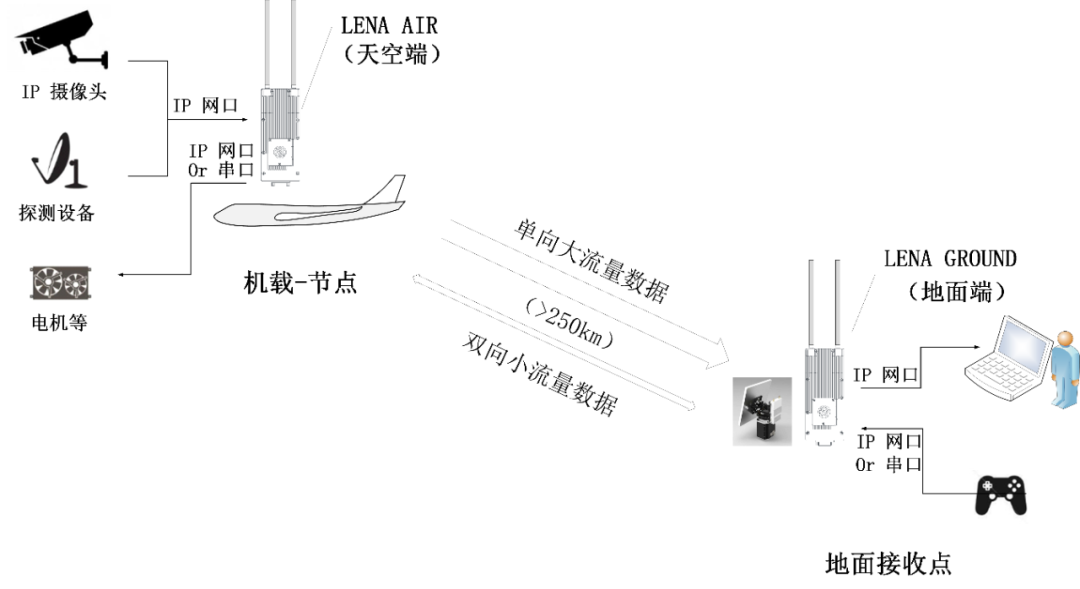

5. 远距离传输能力       无人机图传模块还需要具备远距离传输的能力，以支持无人机在视距外甚至更远距离的任务执行。远距离传输的实现需要高效的发射和接收设备，同时还要具备一定的信号增强和噪声抑制技术。例如，在农业植保、森林巡检、边境巡逻等应用场景中，飞手需要实时看到无人机在较远距离下捕捉到的画面。因此，图传模块需要保证在几公里甚至十几公里的范围内，依然能够实现画面的稳定传输和高质量显示。









6. 高清视频传输
       随着无人机在各行业中的应用越来越广泛，用户对画质的要求也越来越高。图传模块支持高清视频甚至是4K视频的传输，以满足各种专业需求，这不仅要求图传模块具备高效的视频压缩和解码能力，还需要有足够的带宽来支撑大数据量的传输。高清视频传输可以为用户提供更多的画面细节，有助于更精确地进行环境监测、分析和决策。

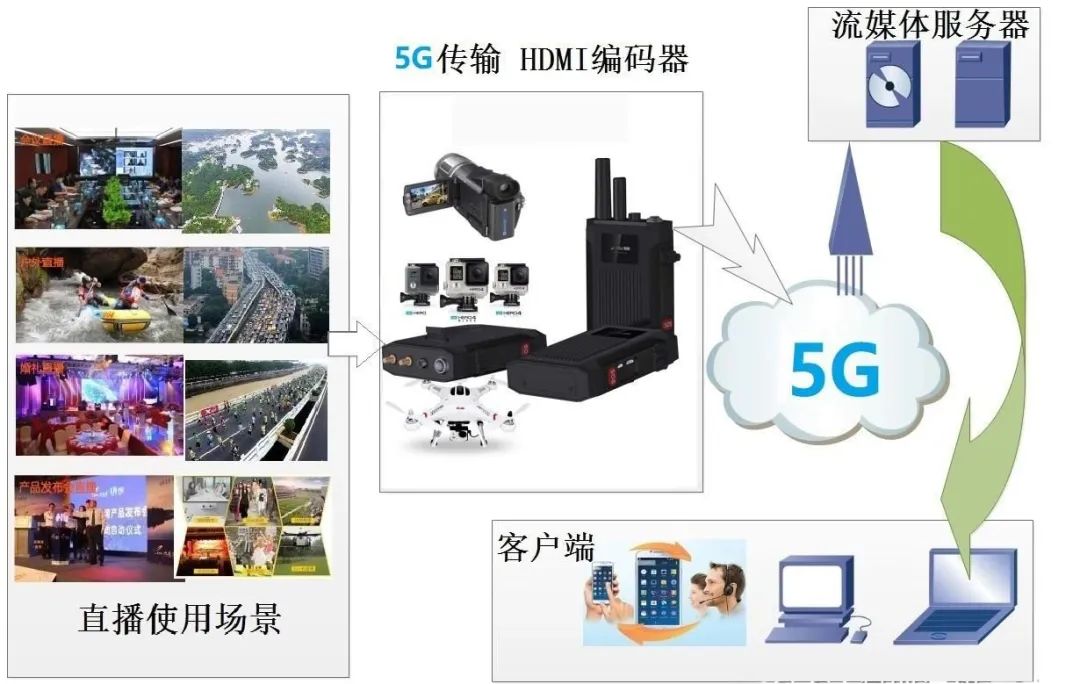

7. 多设备连接      现代无人机图传系统中，一些高级图传模块支持多设备连接，即一个无人机的视频信号可以同时传输到多个地面设备。这种功能特别适用于团队协作的应用场景，例如在救援任务中，实时画面可以同步到多个终端，以便团队中的不同成员能够获取第一手的画面信息，协同进行任务决策。










8. 智能分析与处理功能

       部分高端无人机图传模块不仅可以传输图像，还具备边缘计算和AI分析能力，能够对传回的数据进行自动识别和处理，例如统计人数、检测车辆等。这为救援、监控和巡逻任务提供了智能化的数据支持，使无人机不仅传递画面，更成为数据分析工具，显著提高任务执行效率和决策准确性。






通过对无人机图传系统的基本概念、图传模块的功能及其作用的详细介绍，我们可以看到，图传系统在无人机技术中扮演着至关重要的角色。
正是因为图传系统的存在，飞手才能够准确地操控无人机，实现各种复杂任务。在接下来的文章中，我们将进一步探讨图传系统的工作原理、传输方式及其应用场景，帮助你更好地理解这一技术的方方面面！
