无人机的飞控系统是一套复杂的硬件与软件结合的系统，其高效的工作离不开各个关键部件的配合。今天我们将详细介绍飞控系统的主要组成部分，包括惯性测量单元（IMU）、主控单元、导航传感器等，让大家了解飞控系统的工作原理以及它是如何保证无人机飞行的！




1. 主控单元



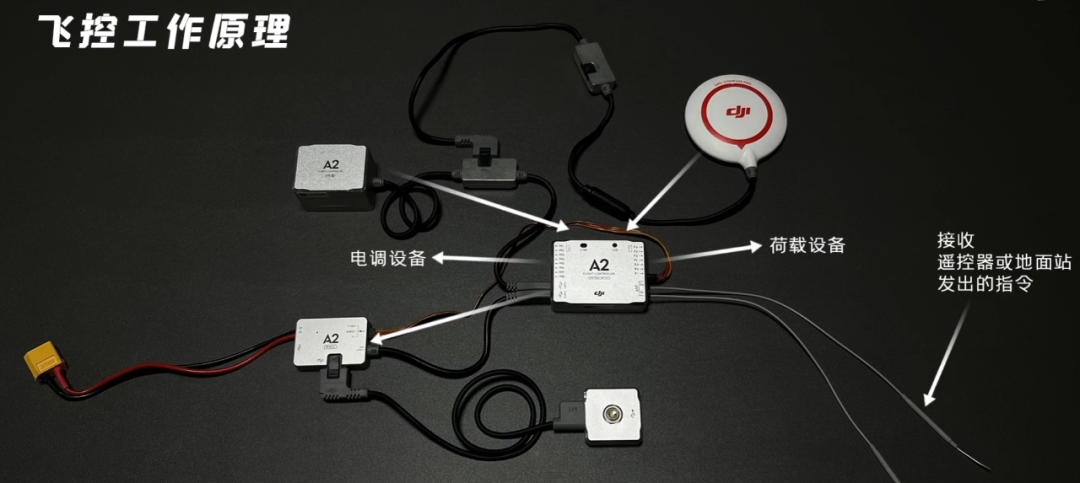

主控单元是飞控系统的核心，采用高性能的微处理器，负责接收传感器数据、进行计算并传递控制指令。主控单元就像无人机的中枢神经系统，处理所有关键的计算和决策任务。
无人机在飞行过程中会遇到各种复杂情况，例如突如其来的气流变化、导航误差等，这些情况都需要主控单元进行快速反应和调整。主控单元能够实时地综合来自各传感器的数据，进行复杂的运算，从而向无人机的各个部件发送控制指令，保证无人机的平稳运行。







2. 惯性测量单元（IMU）

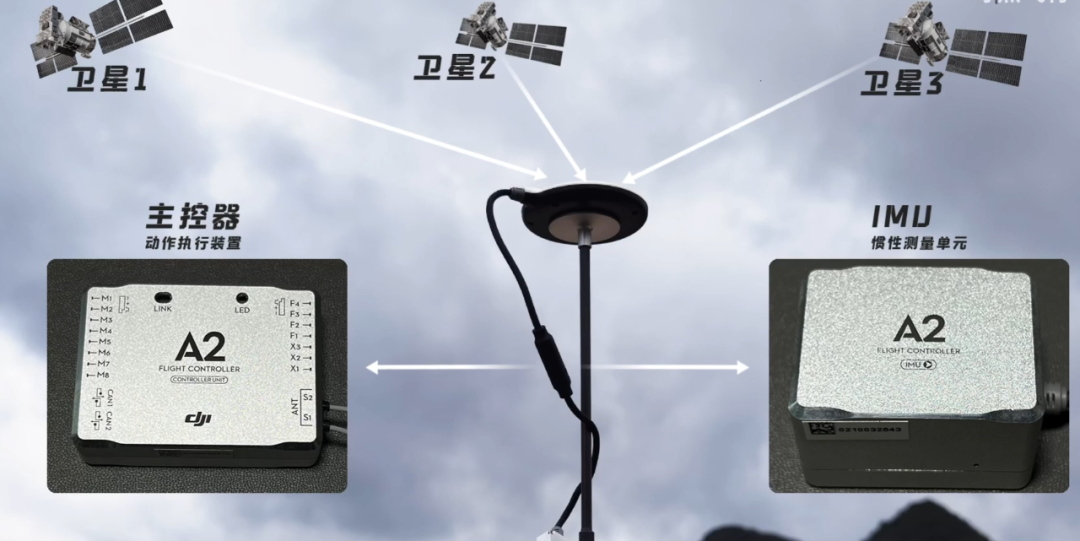

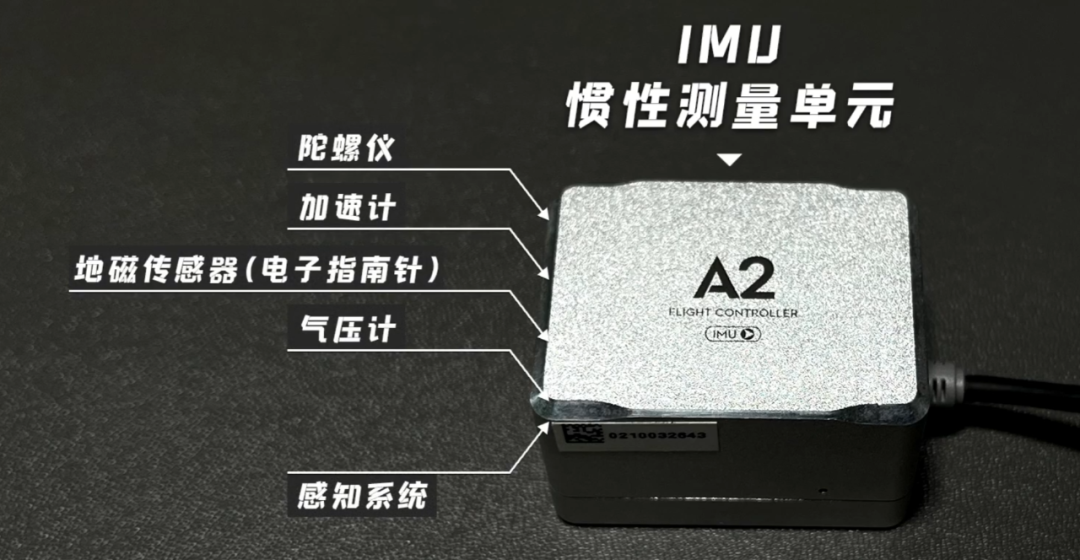

惯性测量单元（IMU）是飞控系统中最为重要的传感器之一。IMU由加速度计、陀螺仪和磁力计组成，它能够测量无人机在空间中的加速度和角速度，是实现飞行姿态控制的核心传感器之一。

IMU为飞控系统提供无人机在空间中的姿态和运动信息，通过实时测量无人机的线性加速度和旋转角速度，帮助飞控系统快速调整无人机的姿态，保持平稳飞行。IMU的数据可以让飞控系统迅速感知无人机的任何姿态变化，并做出相应的调整，确保无人机能够在各种复杂环境下保持稳定飞行。





3. 姿态与导航传感器

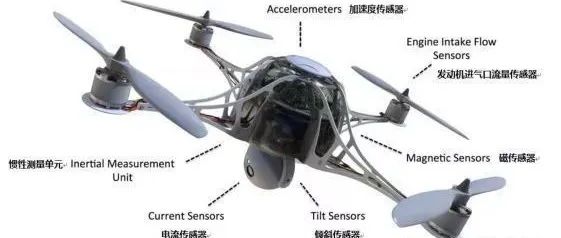

无人机的姿态与导航传感器是飞控系统的“感觉器官”，包括加速度计、陀螺仪、磁力计和GPS模块等。

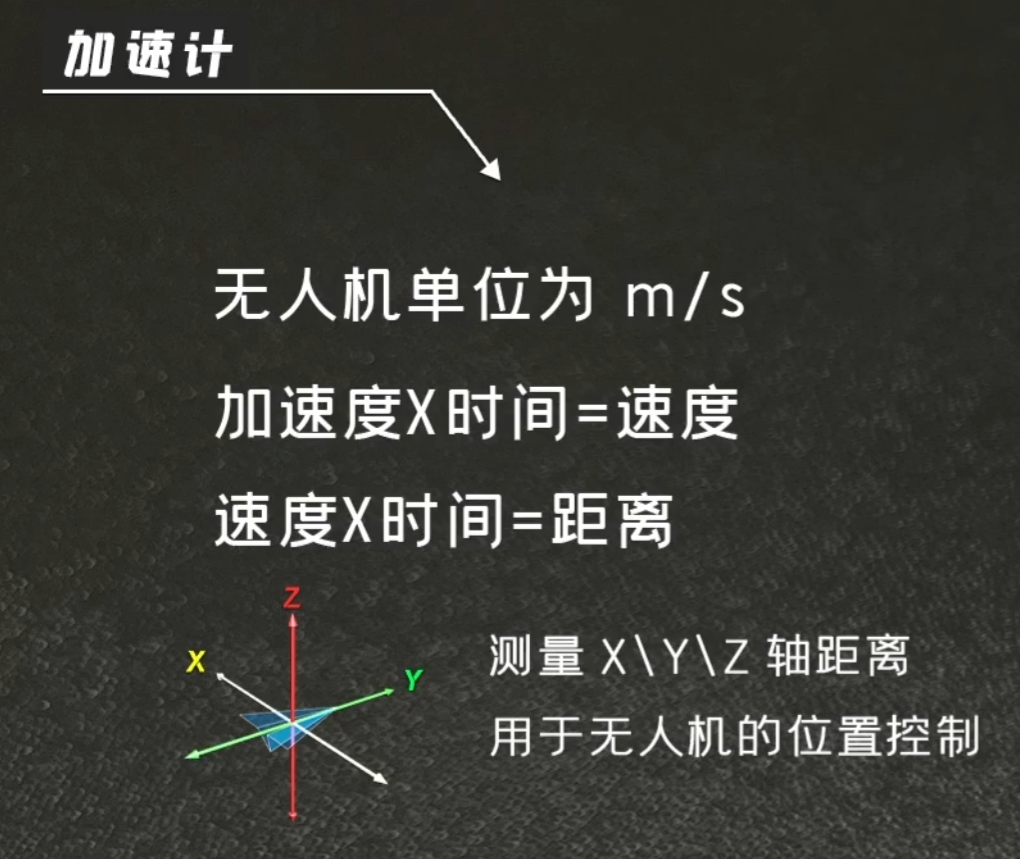

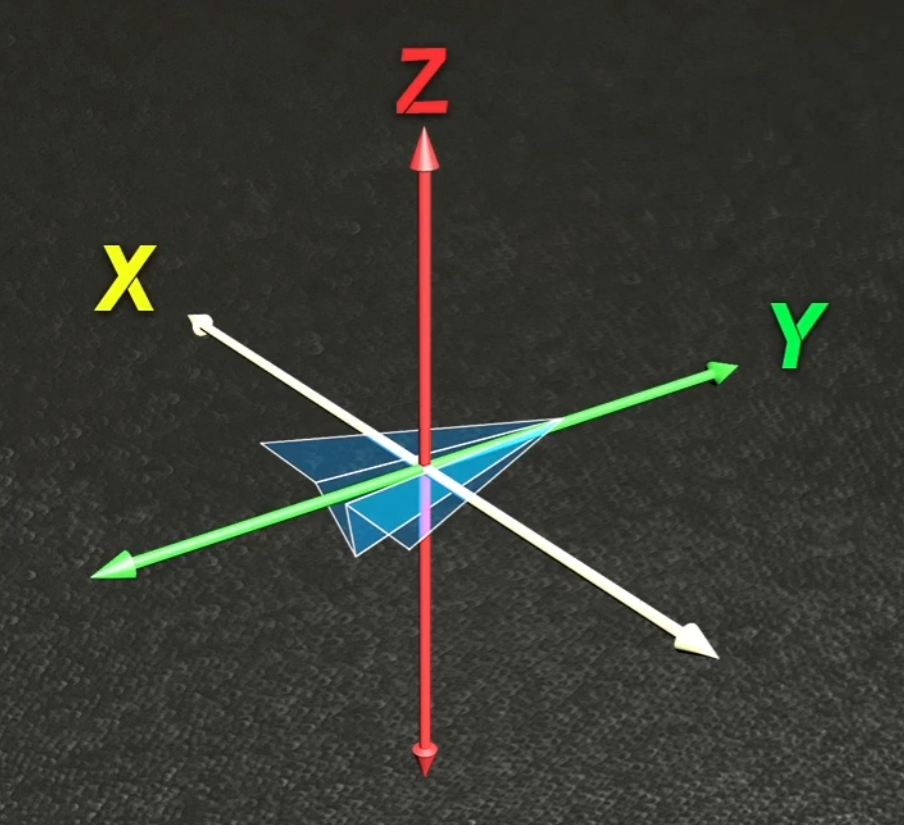

- 加速度计：用于测量无人机在三个轴向上的加速度，帮助飞控系统了解无人机的运动状态。通过加速度计的数据，飞控系统能够判断无人机的加速、减速情况，以及是否因为外界干扰产生偏移。

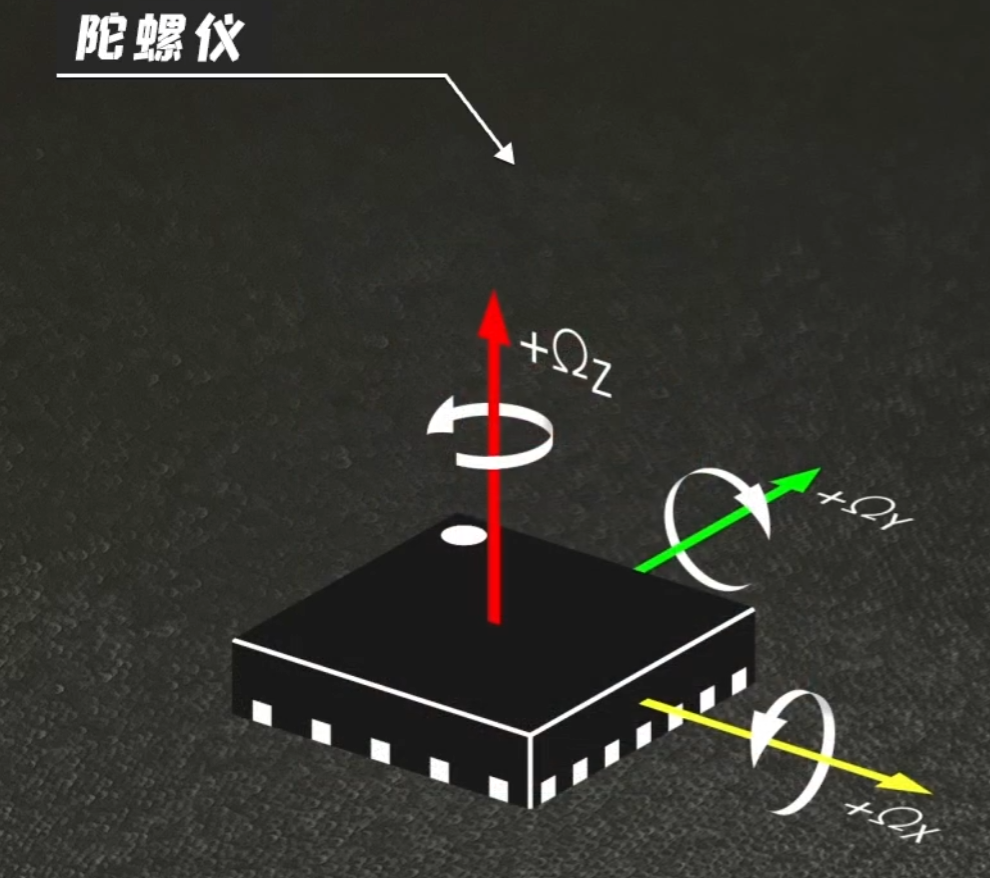

- 陀螺仪：用于测量无人机绕各轴的旋转角速度，帮助确定无人机的姿态变化。陀螺仪数据是姿态控制的重要依据，能够帮助飞控系统实现无人机的水平保持和角度控制。

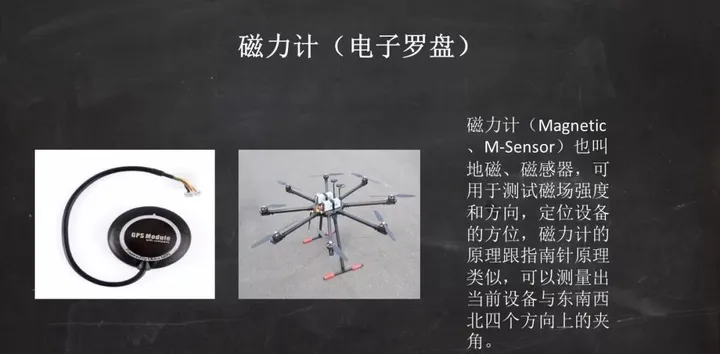

- 磁力计：用于测量地磁场方向，帮助无人机判断其朝向。磁力计就像无人机的指南针，为无人机提供方位参考，特别是在GPS信号较弱的环境下，磁力计可以为无人机的方向控制提供重要的补充信息。

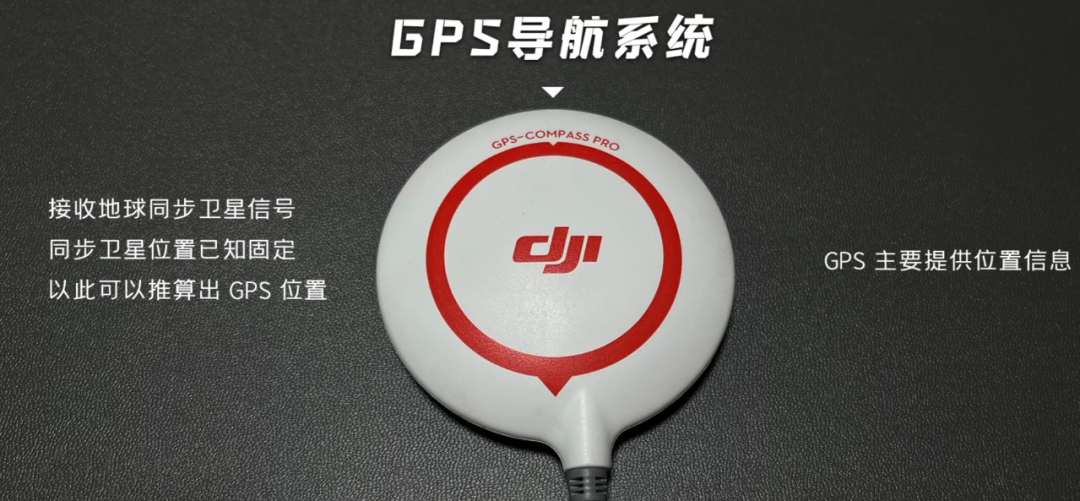

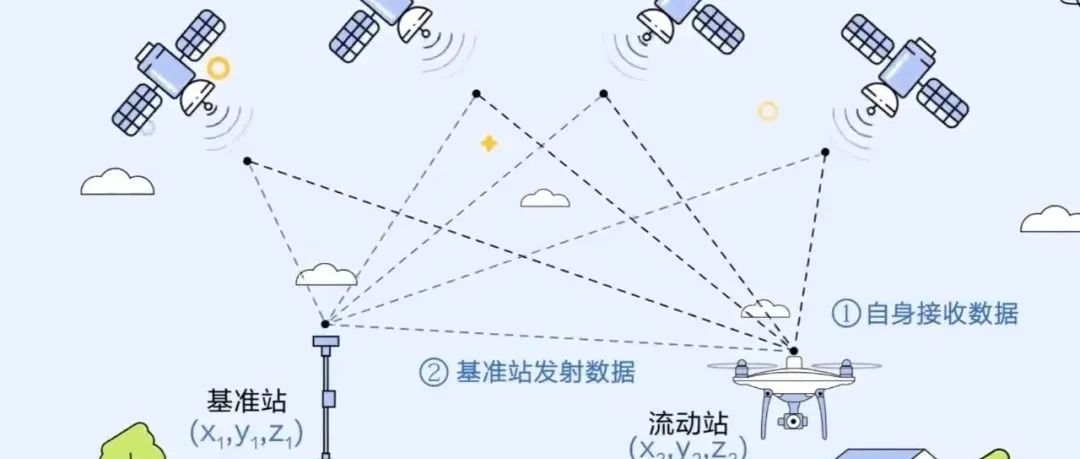

- GPS模块：用于确定无人机的地理位置和高度，提供精确的定位信息。GPS模块不仅用于导航，还可以实现无人机的定点悬停、路径规划等功能，使得无人机能够在复杂环境中执行精确任务。







4. 气压计

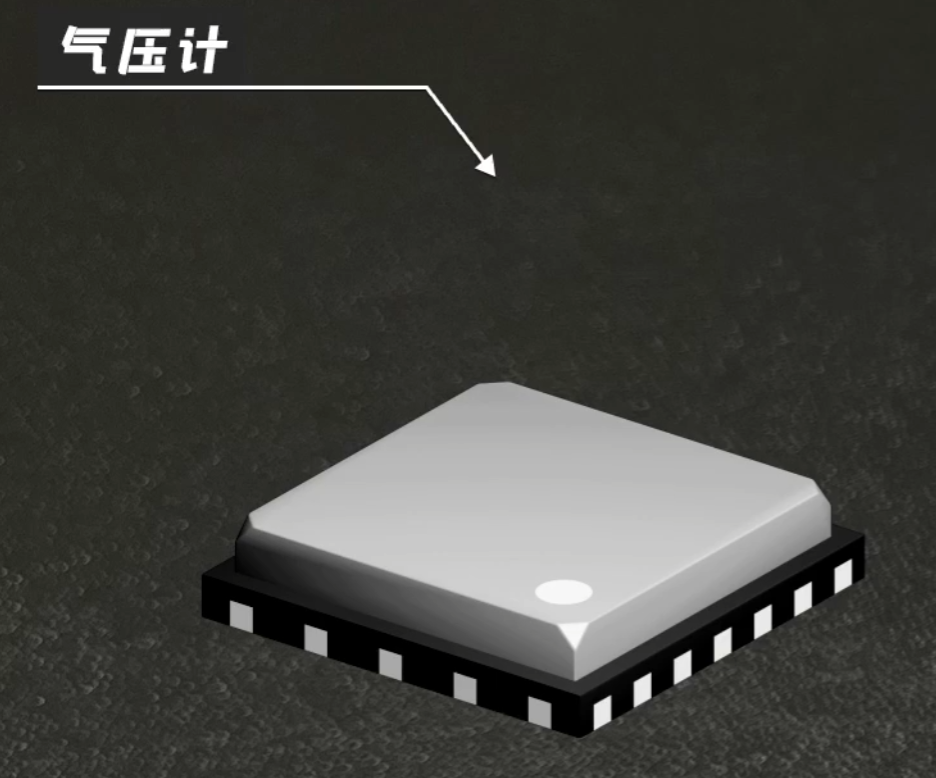

气压计用于测量无人机的飞行高度。通过测量大气压的变化，飞控系统可以估算出无人机的相对高度，从而实现高度保持功能。气压计的精确度非常高，可以让无人机在空中保持一个稳定的高度，特别是在没有GPS信号的情况下，气压计是高度控制的重要依据。





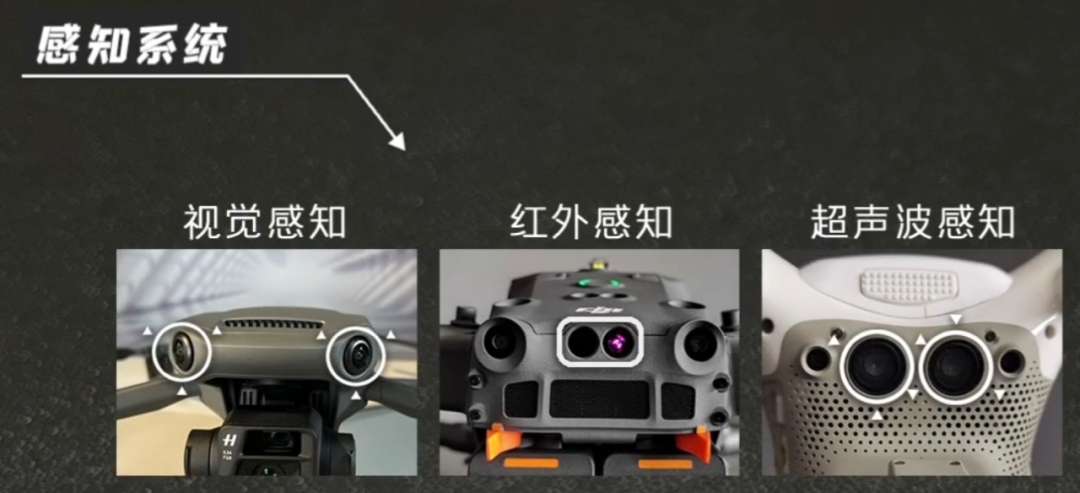

5. 超声波/激光测距传感器

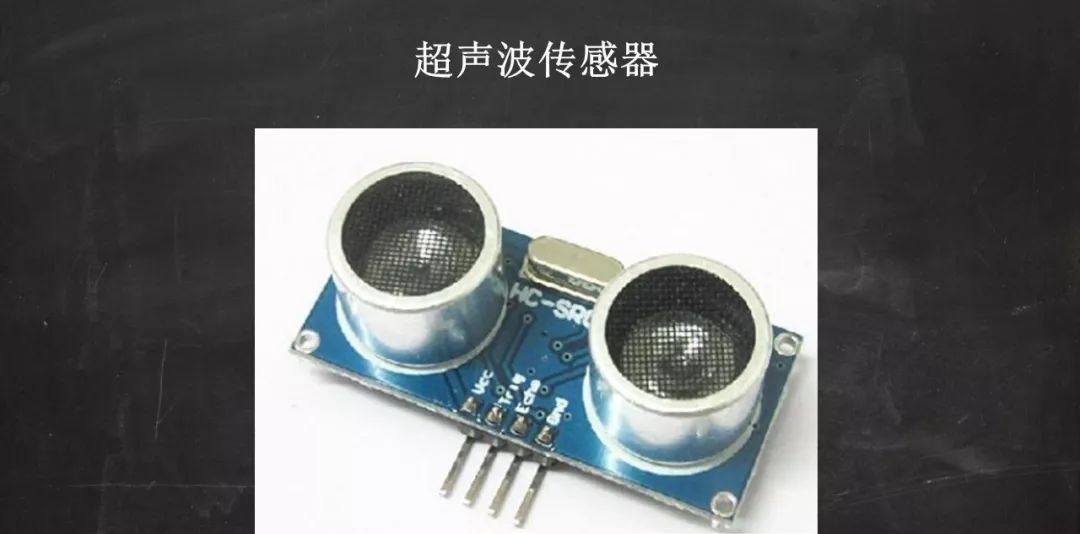

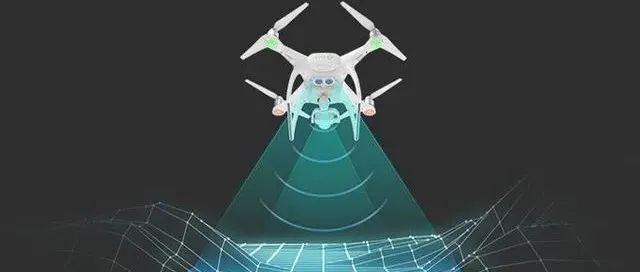

这些传感器用于无人机的避障和高度控制，特别是在低空飞行时，能够精准测量无人机与地面的距离，帮助无人机实现平稳降落和避开障碍物。在狭小空间或复杂地形中，无人机需要实时感知周围的环境，超声波和激光测距传感器可以为无人机提供精准的距离数据，确保无人机安全地避开障碍物。







6. 执行机构



执行机构包括电机、舵机等，负责根据飞控系统的指令对无人机的姿态和位置进行调整。例如，电机转速的变化可以影响无人机的升力，从而控制无人机的上升或下降。执行机构负责控制电机和舵机，完成飞行姿态的调整。







飞控系统中各类传感器的协作

无人机飞控系统中的各类传感器并不是独立工作的，它们通过数据的融合与共享，共同保证无人机的飞行稳定性和精确性。IMU提供姿态数据，GPS模块提供位置数据，气压计和测距传感器提供高度信息，这些数据经过主控单元的整合和运算，最终转化为对执行机构的控制指令，从而实现无人机的精准飞行。



例如，当无人机在执行任务时，如果遇到突发的风力干扰，IMU会立刻感知到无人机的姿态变化，GPS提供位置偏移的信息，气压计监测高度变化，主控单元综合这些数据后会迅速调整电机的转速，使无人机恢复到稳定状态。这种多传感器融合的工作方式，是飞控系统保持无人机稳定飞行的关键。
