无人机动力系统：电机、电调与桨叶的协同奥秘

在无人机技术广袤无垠的星空中，电机、电调和桨叶宛如三颗熠熠生辉的璀璨星辰，紧密交织，共同构筑起无人机动力系统坚如磐石的稳固基石。作为无人机实现飞行的核心驱动力，这三项关键技术的每一次突破与革新，都如同在平静湖面投入巨石，深刻地影响着无人机的性能表现与飞行稳定性。本文将深入探索无人机动力系统中电机、电调和桨叶技术的精妙之处，为你揭开它们背后隐藏的神秘面纱与独特魅力。无人机电机：电能到机械能的高效转化艺术

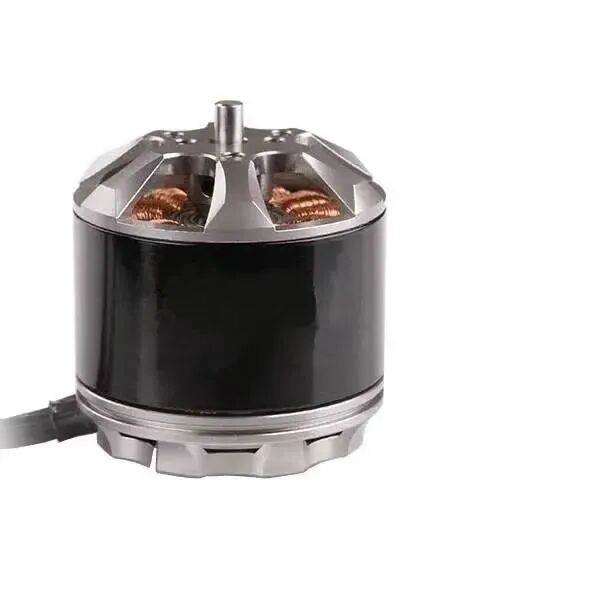

电机，这一在无人机动力系统中扮演着举足轻重角色的关键部件，恰似一颗强劲有力的心脏，源源不断地为无人机的飞行提供澎湃动力，将电能高效地转化为机械能。在无人机的实际飞行过程中，电机的主要职责是产生强大的旋转力矩，驱动螺旋桨飞速旋转，从而助力无人机冲破引力束缚，实现自由翱翔于天际的目标。在众多类型的电机中，无刷电机凭借其诸多显著优势，成为了无人机电机的不二之选。与传统有刷电机不同，无刷电机大胆摒弃了碳刷结构，巧妙地实现了转子与外界导体的无接触连接。这一创新设计不仅大幅降低了电机运行过程中的摩擦损耗，有效减少了噪音干扰，还显著提升了电机的整体性能和使用寿命。此外，无刷电机的转速精准地遵循交流电的频率和 KV 值的设定，无论在何种电压条件下，都能始终保持稳定的转速输出，为无人机的平稳飞行提供了坚实保障。无刷电机的命名方式简单直观，主要与电机的尺寸相关。电机的尺寸大小由定子决定，通常以四位数字表示。例如，2205 电机（亦可写成 22×05），其中定子直径为 22 毫米，定子高度为 5 毫米。这种清晰明了的命名方式，让用户在挑选电机时能够迅速了解其尺寸信息，从而更加便捷地进行匹配和选型。同时，我们通过一个公式来衡量电机的总力效：总力效 (单位:g/w)= 螺旋桨拉力（单位：g）/ 电功率（单位：w）= 螺旋桨力效 × 电机效率。

无刷电机的精细调控：技术背后的智慧结晶

无刷电机不仅以高效能著称于世，更凭借其卓越的精细调控能力在市场上脱颖而出，赢得了广泛的赞誉和青睐。在无人机的飞行旅程中，无刷电机需要与电调紧密配合，实现对转速的精确调节，以确保无人机能够在各种复杂环境下稳定飞行，实现精准操控。无刷电机的转速调节主要依赖于电调输出的电流强度。在相同转速条件下，电机所产生的扭力会随着电调输出电流的增大而增强。理想状态下，智能的无刷电调宛如一位经验丰富的领航员，会持续不断地监测电机的运行状态，根据实际飞行需求实时调整电流输出，确保电机在不过度消耗能量的前提下，始终保持最佳性能状态。这种精细入微的调控能力，不仅极大地提高了无人机的飞行效率，还显著延长了电机的使用寿命，为无人机的长期稳定运行提供了有力支撑。此外，无刷电机的 KV 值也是影响其性能的关键因素之一。KV 值清晰地表示出每一伏特供电下电机转速的增加量。因此，在选择电机时，用户需要根据无人机的具体飞行需求、负载情况以及电池电压等多方面因素，综合考虑并合理匹配 KV 值，以确保电机能够在最佳工作状态下发挥出最大效能。

电调：无人机动力系统的智慧中枢

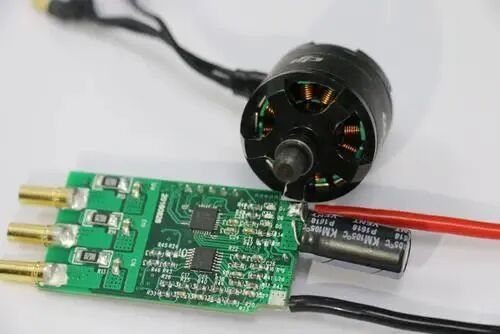

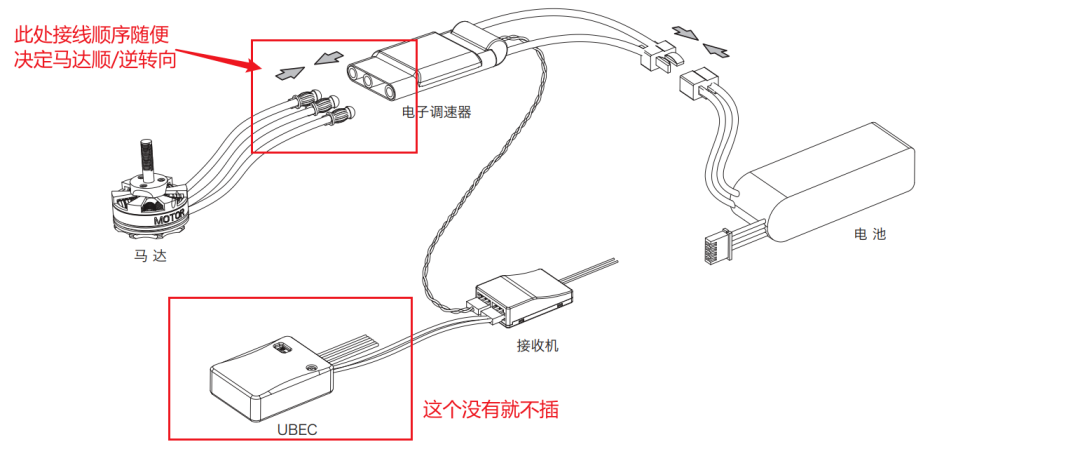

电调，全称为电子调速器，英文简称为 ESC。它宛如无人机动力系统中的智慧大脑，肩负着调节电机转速、精准控制无人机飞行速度和高度的重任。电调通常与遥控设备或飞控系统紧密相连，根据接收到的输入信号，迅速而准确地调整电机的转速，从而实现无人机的稳定飞行和精确操控。电调的主要参数指标包括最大持续 / 峰值电流、电压范围和可编程性等。这些参数如同电调的 “生命密码”，深刻影响着其性能表现。其中，最大持续电流和峰值电流是衡量电调功率的重要指标，它们直接决定了电调能够承受的最大电流负荷，确保电调在不同工作场景下都能稳定运行。电压范围则清晰地反映了电调对电池电压的适应能力，用户在选择电调时，必须确保其电压范围与所选电池的电压相匹配，以避免出现不兼容的情况。而可编程性则赋予了电调更大的灵活性和适应性，用户可以通过对内部参数的个性化设置，让电调在不同的飞行环境和任务需求下发挥出最佳性能。在电调的使用过程中，油门行程的设置至关重要，它直接关系到 PWM 输出的物理意义和控制精度。因此，在电调初始化时，为了确保安全，避免意外发生，用户务必取下螺旋桨。同时，PWM 输出范围的选择也需要根据实际飞行需求进行精细调整，以达到最佳的飞行效果。

接下来，我们详细了解一下电调的主要参数指标：

最大持续 / 峰值电流：无刷电调最核心的参数便是其功率，通常以安数 A 来表示，如常见的 10A、20A、30A 等。不同的电机需要配备与之相匹配的不同安数的电调，若安数不足，极有可能导致电调甚至电机因过载而烧毁。其中，最大持续电流是指在正常工作模式下，电调能够持续稳定输出的电流值；而峰值电流则是指电调在短时间内能够承受的最大瞬时电流。电压范围：电调能够正常工作所允许输入的电压范围是一个非常重要的参数。一般在电调的说明书上，我们可以看到类似 “3 - 4S LiPo” 的标注字样，这表示该电调适用于 3 到 4 节电芯串联的锂聚合物电池，其对应的电压范围为 11.1V~14.8V。可编程性：通过对电调内部参数进行合理设置，可以充分挖掘电调的潜力，使其发挥出最佳性能。

桨叶：无人机飞行性能的关键塑造者

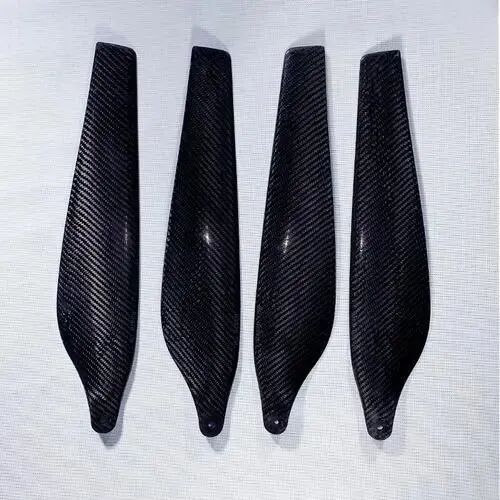

桨叶作为无人机动力系统中直接与空气亲密接触的关键部分，其独特的形状和材质对无人机的性能有着举足轻重的影响。螺旋桨的尺寸、形状、材料以及设计等各个方面，都会直接作用于其产生的拉力和效率，进而深刻影响无人机的飞行性能。螺旋桨在无人机飞行过程中扮演着至关重要的角色，它是直接产生多旋翼运动所需的力与力矩的核心部件。一款合适的螺旋桨能够显著提升多旋翼的性能和效率，为无人机的飞行提供强大助力。值得注意的是，电机效率会随着螺旋桨尺寸的变化而发生改变，因此，合理匹配的螺旋桨可以使电机工作在更为高效的状态，在产生相同拉力的情况下，能够消耗更少的能量，从而有效提高无人机的续航时间。在选择桨叶时，用户需要重点关注桨叶的型号和材质。桨叶的型号通常由其直径和螺距来表示。例如，1045 桨叶的直径为 10 英寸，螺距为 4.5 英寸。螺距是指螺旋桨在一种理想的、不能流动的介质中旋转时，每转一圈所前进的距离。不同型号的桨叶适用于不同的飞行场景和需求，用户需要根据实际情况进行精准选择。桨叶的材质同样对其性能有着深远影响。碳纤维桨叶因其具备刚性好、振动和噪音少、重量轻、强度大等诸多优点，而备受广大用户的青睐。然而，事物都具有两面性，当无人机发生坠机事故时，由于碳纤维桨叶的刚性较强，电机可能会承受较大的冲击力，从而对电机造成一定程度的损伤。因此，在选择桨叶材质时，用户需要综合考虑无人机的具体需求、飞行环境以及可能面临的风险等多方面因素，做出最为合适的决策。

无人机动力系统的匹配与选择：性能与稳定性的双重保障

无人机动力系统中电机、电调与桨叶技术之间的匹配与选择，对于无人机的整体性能和飞行稳定性而言，具有至关重要的意义。在实际应用过程中，用户需要全面考虑无人机的具体飞行需求、复杂多变的飞行环境以及预算等诸多因素，进行综合权衡和精心挑选，以确保无人机动力系统能够发挥出最佳性能。首先，用户需要依据无人机的飞行需求和载重要求，精准选择合适的电机和桨叶组合。在挑选电机时，需要重点关注其 KV 值、功率和尺寸等关键参数；而在选择桨叶时，则要充分考虑其型号、材质和螺距等重要因素。只有电机和桨叶实现完美匹配，才能为无人机的飞行提供稳定而强大的动力支持。其次，用户需要根据所选电机的参数以及实际飞行需求，慎重选择合适的电调。电调的最大持续电流和峰值电流必须能够满足电机的工作需求，确保电调在运行过程中不会因过载而损坏；同时，电调的电压范围需要与所选电池的电压精确匹配，以保证电调能够正常工作；此外，用户还需要关注电调的可编程性，以便根据实际飞行情况进行精细的调节和优化，让电调发挥出最大潜力。最后，用户还需要对无人机动力系统进行全面的测试和调试。通过对不同组合下的飞行性能和稳定性进行实际测试，用户可以进一步优化电机、电调和桨叶之间的匹配关系，确保无人机在各种飞行条件下都能保持最佳工作状态。综上所述，无人机动力系统中的电机、电调和桨叶技术，作为无人机飞行的核心驱动力，它们之间的紧密配合与精准选择，对于无人机的性能和稳定性起着决定性的作用。随着科技的不断进步和创新，我们满怀信心地展望未来，相信无人机动力系统将会朝着更加高效、稳定且智能化的方向发展，为无人机的广泛应用和蓬勃发展注入源源不断的新活力与强大动力。
