路谱采集——机车摩托

Sienna

随着国产摩托车品牌向中大排量、赛道化调校及轻量化车架方向加速发展，整车结构可靠性试验的技术要求持续提升。

路谱采集作为整车耐久性与动态性能验证的核心环节，其数据质量与试验效率直接影响研发周期与车型品质。

近期，针对某头部车企路谱采集实测需求，邦盟采用Gensors便携式数据采集系统，完成摩托车路谱采集实测项目的完整实施，以下为实施过程介绍。

一、客户背景介绍

本次合作方为国内领先的摩托车主机厂，其研发重心涵盖高性能街车、仿赛车型及探险车型，尤其注重车架刚度匹配、悬挂动态调校及整车NVH性能优化。

该车企整车结构测试团队长期承担多车型并行开发任务，需在不同道路工况（赛道、城市、坏路）下获取精确的应变、振动、位移及行驶轨迹同步数据，以支撑CAE模型标定与耐久性校核。

测试组在既有设备体系下，面临试验周期紧张、设备复用率低及野外测试不便等现实挑战，亟需一套兼顾精度与便携性的车载采集方案。

二、客户痛点分析

针对摩托车路谱采集场景，传统测试设备在以下方面存在突出短板：

01.安装空间严重受限

摩托车整车可用固定位置极为有限，笨重的台式或机柜式采集设备难以随车安装；若加装改装支架，不仅干涉原车结构，更增加额外簧下或簧上质量，改变车辆固有振动特性，导致采集数据失真。

02.多通道同步采集与精度不足

路谱采集要求应变、加速度、位移及GPS车速/轨迹等物理量在毫秒级时序下严格同步。原有设备通道数有限，采样率偏低，且触发启动、通道清零等操作需频繁人工干预，极大降低户外试验效率，且易引入时序错位误差。

03.设备采购与运维成本高昂

进口数采系统软硬件价格昂贵，在多车型并行测试时需购置多套设备，成本成倍增加；加之售后响应周期长、维修费用高，难以满足降本增效的研发管理要求。

三、Gensors解决方案落地实施

针对上述痛点，邦盟向该车企提供以Gensors系列为核心的便携式数据采集系统，并完成全流程实车路采部署。以下从试验工况设计、测点布局与传感器配置、硬件采集平台及数据处理流程分别阐述。

试验工况设计

试验涵盖高速弯道、直线匀速/急加减速、颠簸破损路面连续操控循环等典型行驶工况，全面模拟日常骑行与赛道竞技双重载荷环境，确保所采集的路谱数据覆盖车辆实际使用中的极限受力与振动状态。

1、测点布局与传感器配置

测点布置遵循“关键受力部位全覆盖、信号类型分区采集”的原则，针对整车结构薄弱环节与动力学响应敏感位置进行定点测量：

01.主车架应力监测

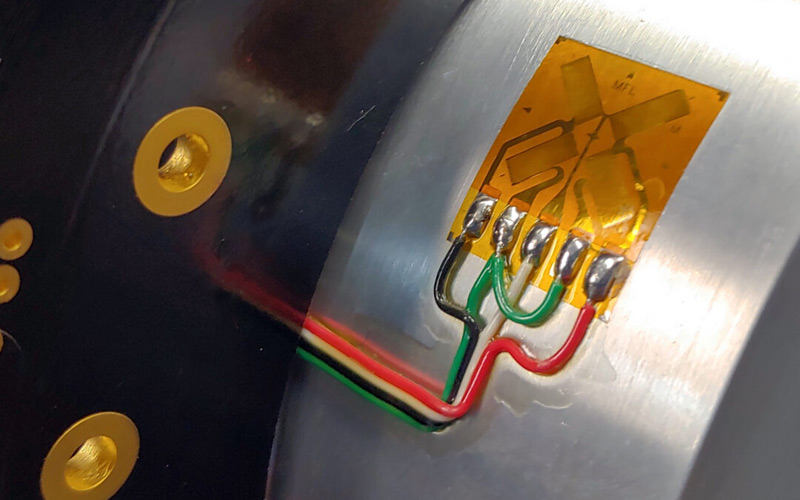

在主车架关键截面（如前立管下方焊接区域、主梁中部弯折处、后摇臂枢轴安装座、副车架连接点）共计布置多处应变测点，粘贴应变片监测应力分布，采用1/4桥方式接入DAM-B8专用应变采集板，用于捕捉弯曲、扭转及剪切组合应力，为车架疲劳寿命评估提供时域载荷谱。

02.车身及转向节振动采集

在车身质心位置、左右转向节壳体、副车架悬置点及油箱安装支架处布置加速度传感器，以获取车身刚体振动、轮心传递振动及局部结构共振特征，支撑NVH分析与悬挂隔振评价。

03.悬挂系统动态行程测量

在前叉外管与内管之间、后减震器上下安装点处加装位移传感器，实时记录减震器压缩与回弹行程，用于拟合阻尼特性曲线及校核悬挂运动学模型。

04.行驶轨迹与车速同步记录

配套GPS磁吸天线固定于车身适当位置，同步记录车辆瞬时速度、行驶轨迹点位及时间信息，确保时域信号与空间位置一一对应。

所有传感器线缆经由防护框架集束固定，避免行车振动导致连接松脱；各通道通过DAC-C1主控实现同步采集，确保应变、加速度、位移及GPS数据在时间轴上的精准对齐。

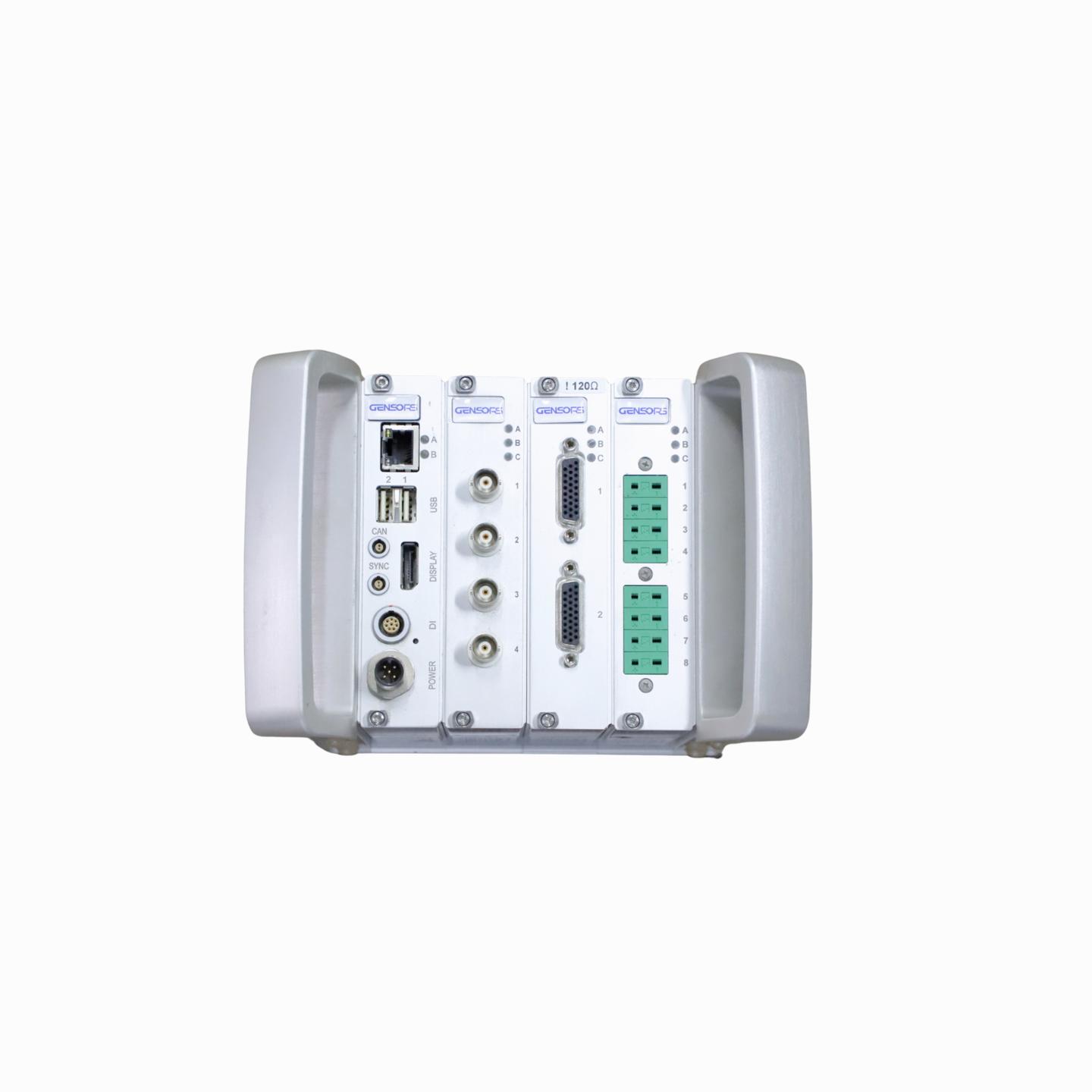

2、硬件采集平台配置

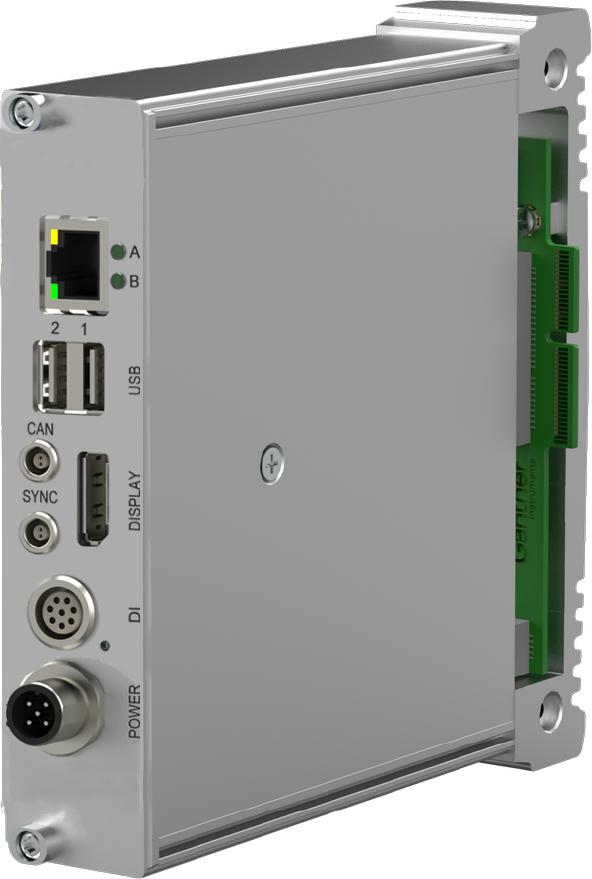

DAC-C1高性能控制器：

最高支持16通道@100kHz采样，可扩展至128通道@10kHz，满足瞬态冲击信号的宽频捕捉

模块化采集板卡：

·DAM-X4：采集电压、PT100温度等辅助信号

·DAM-I4：用于ICP加速度传感器输入，24位分辨率、0.01%精度，采样率100kS/s，内置抗混叠滤波器

·DAM-B8：专用应变桥路采集，兼容120Ω/350Ω桥臂，具备自动桥路平衡与远程补偿功能

便携安装附件：

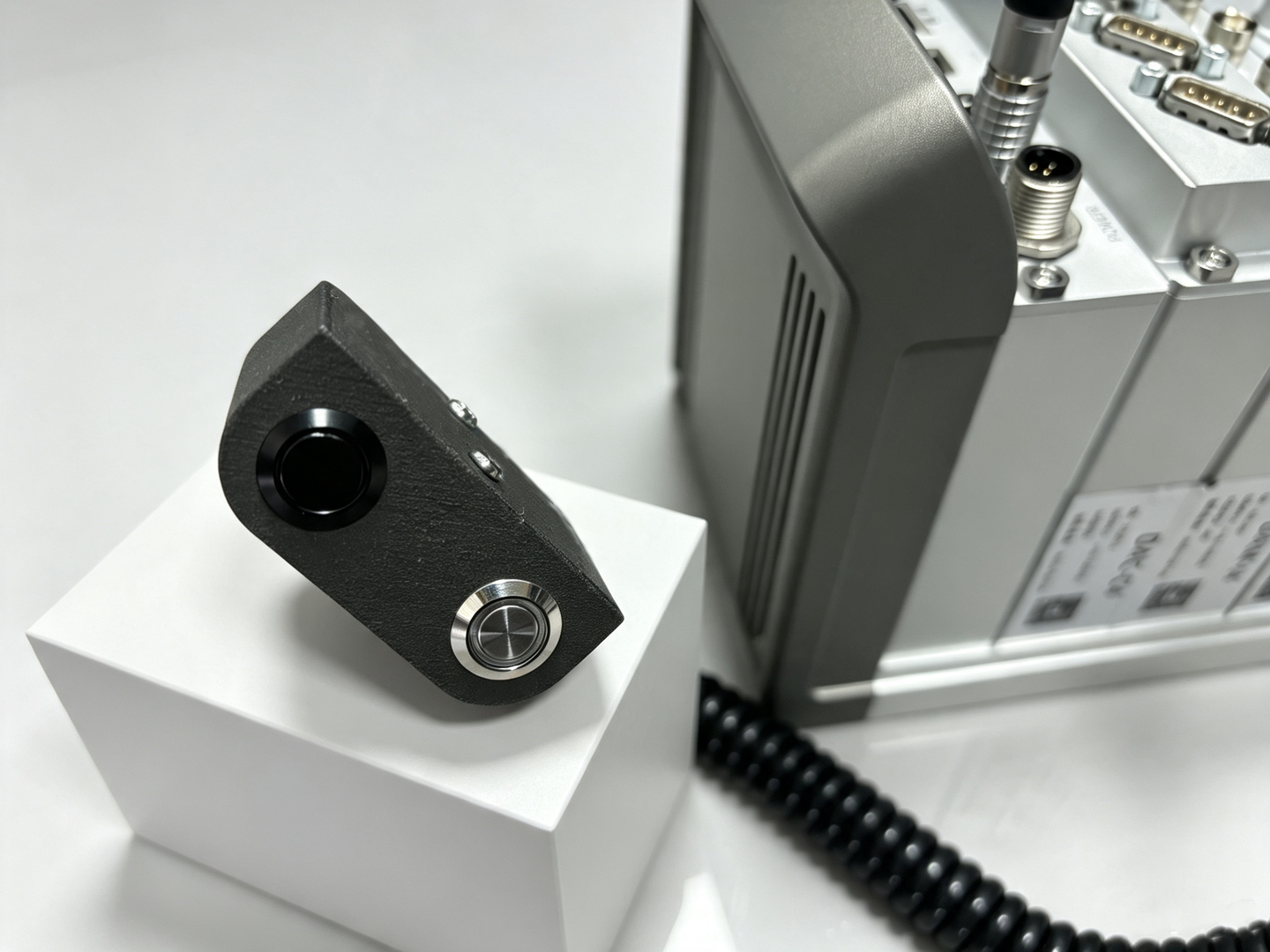

外置触发清零开关、铝合金车载底座及抗冲击防护框架，车手可在行驶中一键完成通道归零与记录启停，无需停车操作

3、数据采集与后处理流程

配套Gensors采集软件提供图形化监控界面，支持实时波形显示、数据分段存储及异常报警。

原始数据以通用格式（.txt）输出，可直接导入Test.lab、Ncode等主流分析平台进行频谱分析、雨流计数及疲劳损伤评估；同时支持云端上传，试验人员可在办公室远程调阅数据，减少现场等待时间，提升项目流转效率。

四、总结

Gensors便携式数采系统在该车企摩托车路谱采集项目中的成功应用，验证了其在高动态车载环境下的优异性能与实用性。

随着国产摩托车产业持续升级，精准、高效、经济型的测试装备将成为研发端不可或缺的支撑力量，邦盟将持续致力于为行业提供自主可控、性能可靠的测试解决方案。
